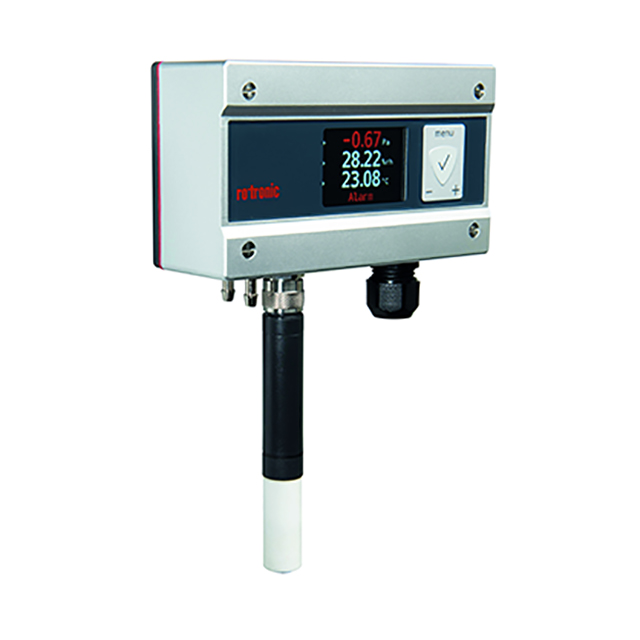

Rotronic PF4/5 差壓變送器 PST/Rotronic

更新時間:2025-03-13

瀏覽量:3425

品牌：PST/Rotronic
型號：PF4/5
描述：兩種不同的傳感器技術可選擇 (熱工測量技術和膜片傳感器) 新型差壓變送器PF4 和 PF5采用兩種不同的傳感器技術（PF4是熱工測量技術，PF5是膜片傳感器），由于集成環境壓力傳感器，始終能夠產生很...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Rotronic PF4/5 差壓變送器描述：

用戶手冊  數據表

特點

快速響應

自由配置模擬信號

集成繼電器開關觸點

高耐壓性

對環境中的灰塵和濕度有很高的抵抗力

可變響應時間的綜合阻尼函數

潔凈室，食品和制藥清潔空氣監測

兩種不同的傳感器技術可選擇 (熱工測量技術和膜片傳感器) 新型差壓變送器PF4 和 PF5采用兩種不同的傳感器技術（PF4是熱工測量技術，PF5是膜片傳感器），由于集成環境壓力傳感器，始終能夠產生很好的測量結果。兩種傳感器都具備自動零點補償。

PF4

熱工測量技術的 PF4 變送器可以在小范圍內進行精確測量。差壓變送器讓客戶可以測量除了濕度，溫度，低露點和二氧化碳外其他的重要參數。

PF5

膜片測量技術的PF5變送器可以在很小的范圍內精確測量。差壓變送器讓客戶可以測量除了濕度，溫度，低露點和二氧化碳外其他的重要參數。

規格

精度	±1 hPa (0…65 °C; 950…1100 hPa)
數字通信	Ethernet (TCP) / RS-485 (Modbus RTU)
傳感器類型	PF4: 流量傳感器 / PF5: 膜片傳感器
影響線電阻 RTD/電阻 3線制	±0.05 %FS/Ω
應用范圍	-5…60 °C / 0…100 %RH, 無冷凝
額定電流	<300 mA @ 24 VDC
分辨率	0 ~ 1 V 13 bit, 其他 16 bit
測量范圍	PF4: ±10 Pa / ±25 Pa / ±50 Pa / ±100 Pa / ±250 Pa / ±500 Pa PF5: ±25 Pa / ±50 Pa / ±100 Pa / ±250 Pa / ±500 Pa
耐壓性	PF4: 5 bar, PF5: 0.7 bar
零點補償	PF4: 自動, 傳感器內每5ms, PF5: 自動, 通過 HW4軟件配置
開關量輸出	1 個無源繼電器轉換開關 (NC - COM - NO)
開關電容	30 VDC/1 A 或 35 VAC/1 A
電源	18…48 VDC / 16…35 VAC, (電流隔離), 可選:有源以太網（POE）
長期穩定性	PF4: ±0.05 % FSS/年 (通常) / ±0.1 % FSS/年 (最大) PF5: ±0.25 % FSS (通常) 每年 @ ±250 和 ±500 Pa 測量范圍 ±0.3125 % FSS (通常) 每年 @ ±100 Pa 測量范圍 ±0.625 % FSS (通常) 每年 @ ±50 Pa 測量范圍 ±1.25 % FSS (通常)
響應時間 t 63	< 1 s, 通常
顯示	TFT 彩色顯示
電氣連接	內部螺絲端子
模擬輸出	最小 1, 最大 3, 自由配置
最小 / 最大負載電壓 / 電流信號	> 1 kΩ/V (電壓輸出) / < 500 Ω (電流輸出)
防火等級	符合 UL94-HB
外殼	ABS
安裝	壁掛
測評軟件 / 兼容性	ROTRONIC HW4 V3.9
模擬輸入	0…10 V，輸入電阻 >50 k 0…24 mA，測量電阻 412.5 ?
模擬輸入	1，自由配置
模擬輸出	0...1 V, 0...5 V, 0...10 V, 0...20 mA, 4...20 mA
模擬輸出精度 (@ 23 °C)	電壓輸出: ±1 mV/V 電流輸出: ±20 μA
環境壓力依存性	PF4: 補償，PF5: 無
尺寸	129 mm x 72 mm x 45 mm
防護等級	IP65 (不帶以太網) / IP40 (帶以太網)
最高海拔	2000 m 高于海平面
重量	243 g 帶顯示 & 以太網
工作壓力范圍	300…1100 hPa
工作溫度范圍	-5...65 °C
