RM9 7Z02952 輻射計

更新時間:2025-03-13

瀏覽量:2859

品牌：OPHIR
型號：RM9-Pyro
描述：RM9 輻射計是一種用于測量極低電平 CW 或準 CW 激光器和光源功率的傳感器。RM9 使用熱釋電傳感器和帶 18Hz 斬波器的鎖定放大器（不包括在內，使用RMC1或其他斬波器）來測量從100nW ...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

RM9 輻射計概述：

用戶手冊

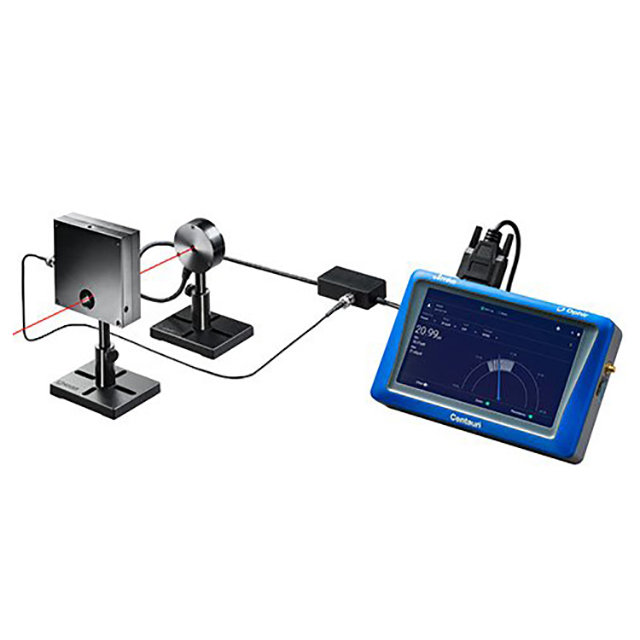

RM9 輻射計是一種用于測量低電平 CW 或準 CW 激光器和光源功率的傳感器。RM9 使用熱釋電傳感器和帶 18Hz 斬波器的鎖定放大器（不包括在內，使用RMC1或其他斬波器）來測量從100nW 到 100mW 的寬范圍輻射。它有一個 8mm 的孔徑，覆蓋從 0.15μm 到 12μm 的光譜范圍。

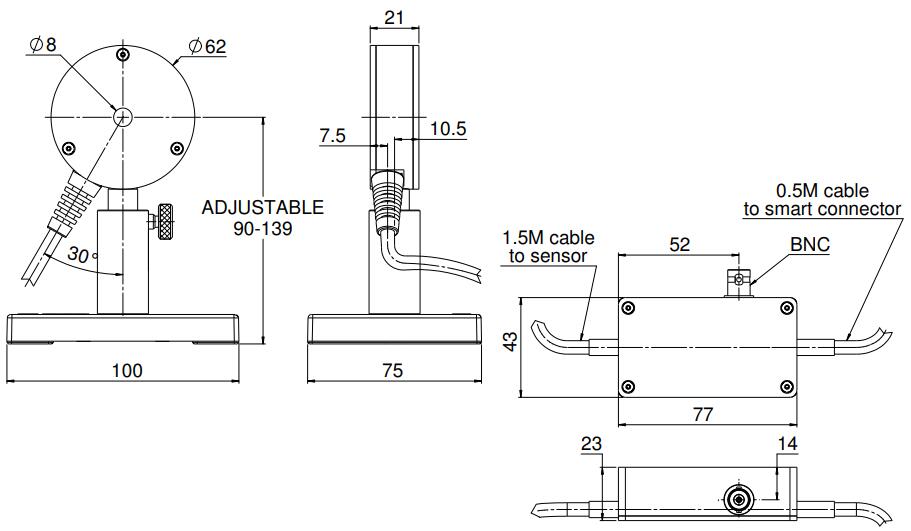

RM9 輻射計圖紙：

主要參數：

光圈	?8mm
光譜范圍	0.15-12μm
功率范圍	100nW-100mW
尺寸	?62 寬 x 21 深（毫米）
最大平均功率密度	5W/cm2
響應時間	3.5 秒
最大平均功率	100毫瓦

問題歸納：

可以在沒有斬波器的情況下使用 RM9 傳感器測量 18 Hz 脈沖源嗎？

如果源恰好是 18 Hz 的脈沖，則不能使用斬波器，因為這會產生非常低頻的拍頻信號。但是，只要將 BNC 同步器連接到 RM9 傳感器，就可以將 RM9 直接與激光源一起使用。

如何使用 RM9 輻射計很大限度地提高測量精度？

RM9 僅對以 18 Hz 斬波的信號敏感，因此將斬波器放置在盡可能靠近激光源的位置可以很大限度地減少雜散光進入斬波器并作為信號的一部分被讀取。

噪聲規格基于 10 秒移動平均值，將功率計設置為測量值的平均值以獲得更佳性能。

建議在使用前將傳感器調零，通過斷開 RM9 傳感器和斬波器之間的 BNC 電纜或關閉斬波器來完成。
