SBG04 高溫熱流傳感器

更新時間:2025-03-13

瀏覽量:3314

品牌：Hukseflux
型號：SBG04
描述：水冷式熱通量傳感器——用于錐形熱量計 SBG04是一種測量熱通量的水冷式傳感器。SBG04主要用作錐形量熱計測試的校準參考標準。根據ISO 5660和ASTM E1354防火反應試驗，所有規格和尺寸...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SBG04 高溫熱流傳感器：用戶手冊  數據表

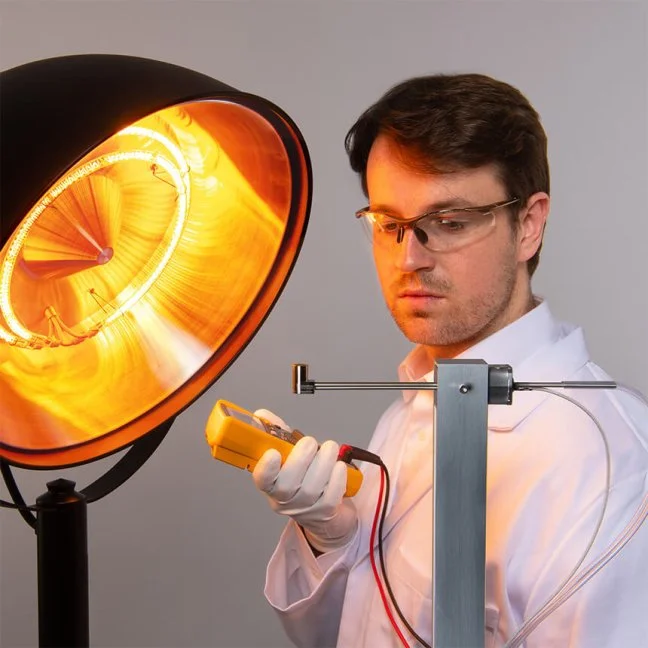

錐形量熱計選用的傳感器

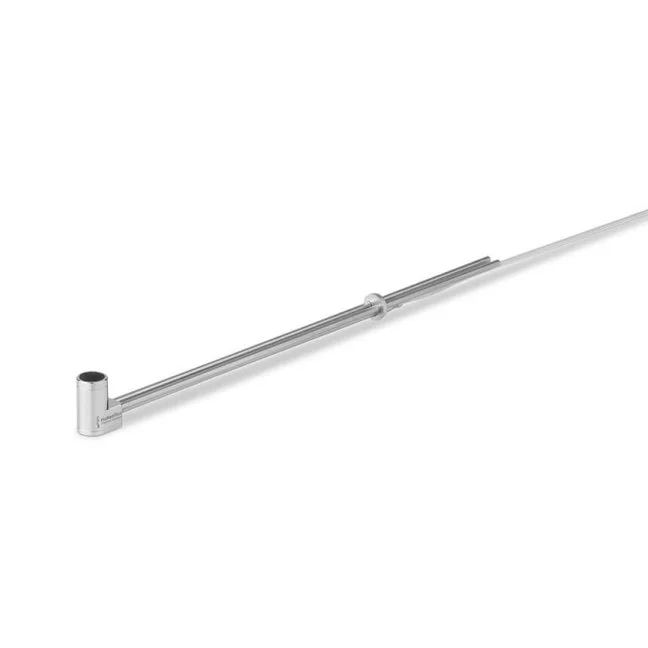

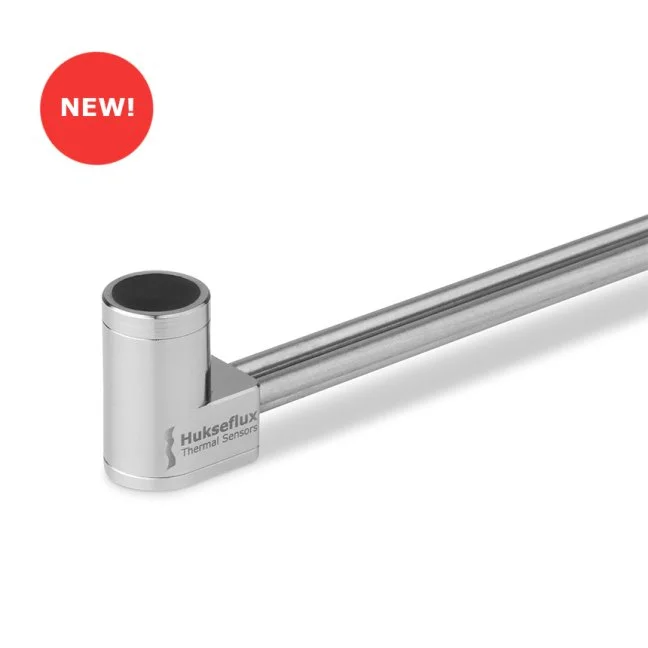

SBG04測量的熱通量范圍為（10至100）x 103W/m2。這種類型的熱通量傳感器配備了黑色吸收器，用于在熱通量以輻射為主的環境中進行測量。SBG04的熱電堆傳感器產生與入射輻照度成比例的輸出電壓。傳感器是水冷式的。水冷卻通常由連接到不銹鋼進出水管的自來水供應。這些管與直徑為0.5英寸的圓柱形傳感器主體軸線成90°角，并與錐形量熱計測試所需的黑色傳感器表面平行。

采用新技術的熱通量傳感器

SBG04采用了一種新穎的傳感器設計，將傳統Gardon壓力計的箔片技術與傳統Schmidt-Boelter壓力計的熱電堆技術相結合。

優點

錐形量熱計兼容

根據ISO 5660和ASTM E1354標準化的所有規格和尺寸

直徑減小12.7毫米（0.5英寸）

降低安裝高度

管道與主體軸線成90°角

防刮吸收涂層（降低吸收高度）

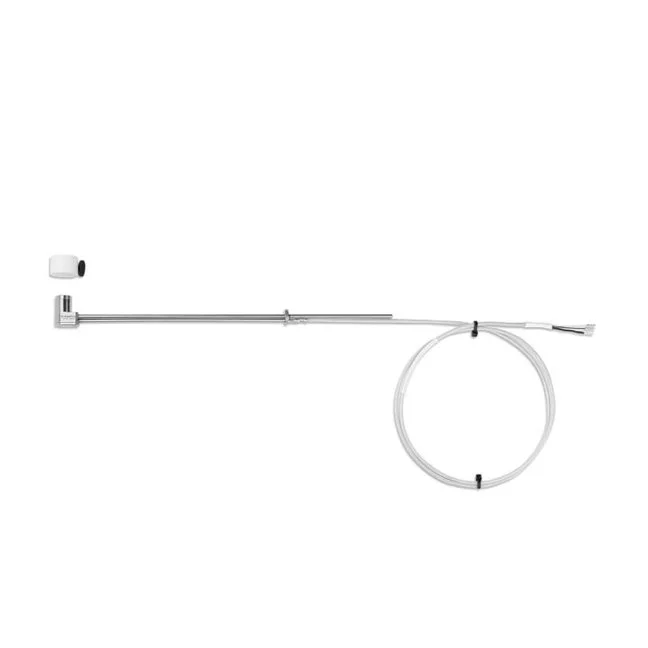

帶實用保護帽的安全存儲。

安裝

為了根據ISO 5660和ASTM E1354的標準實踐定位SBG04，應使用“通量計支架”。SBG04支架中插槽的尺寸如圖4所示（請參閱本頁可下載的手冊）。聯系您的錐形量熱計設備供應商以獲得合適的安裝或修改。

建議使用

SBG04是根據ISO 5660和ASTM E1354火災反應測試的錐形量熱計測試設備的校準參考標準。它還用于可燃性、耐火性和煙霧室測試。另請參閱：

SBG01水冷式熱通量傳感器，帶1英寸機身，用于測量<200 x 103W/m2。

GG01 Gardon儀表水冷式高熱通量傳感器>250 x 103W/m2。

HFS01是一種高強度熱通量傳感器，用于集中太陽能和可燃性測試。

SBG04 高溫熱流傳感器規格：

測量	輻照度，單位為W/m2（國際單位制），熱通量
SBG04規格	以下為：
傳感器技術	Gardon和Schmidt-Boelter
標準化	根據ISO 5660和ASTM E1354標準化用于錐形量熱計的所有規范和尺寸
額定測量范圍	100 x 103W/m2
限制測量范圍	150 x 103W/m2
響應時間（63%）	<250 x 10?3s
輸出信號	直流電壓
輸出信號范圍	>12 x 10?3V在額定測量范圍內
光譜范圍	0到50 x 10?? 米
全視場角	180°
黑色涂層發射率	>0.95
校準可追溯性	至ITS-90
額定冷卻水溫度范圍	10至30°C
額定冷卻水流量	>10升/小時（0.003升/秒），優選30升/小時
校準實驗室管理體系認證	ISO 9001標準
資格鑒定	未經認證
校準方法	根據ISO 14934-3的SBGC二次校準方法
標準電纜長度	2米
訂單代碼標準版	SBG04-100-02型
