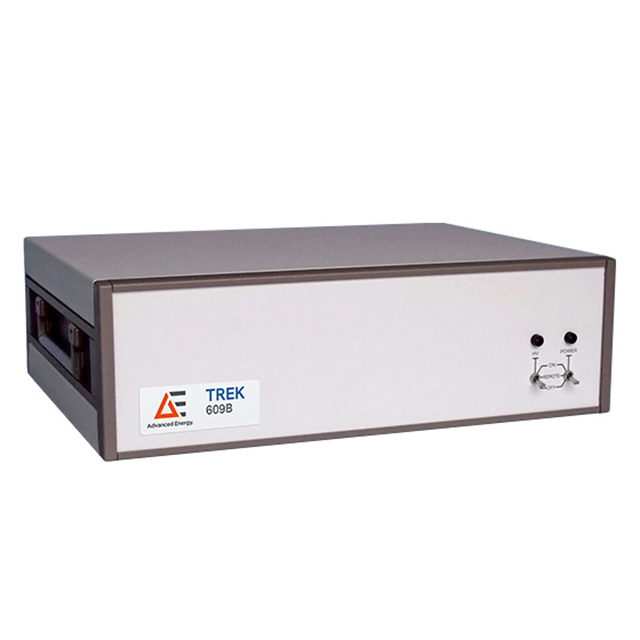

美國Trek 609B-3 高壓功率放大器

更新時間:2025-03-13

瀏覽量:3459

品牌：美國Trek
型號：Trek 609B-3
描述：Trek 609B-3 是一款直流穩定高壓功率放大器。四象限有源輸出級在整個輸出電壓范圍內將電流吸收或提供給電抗或電阻負載。此輸出對于實現高電容或電抗負載所需的精確輸出響應和高轉換速率至關重要。它被配...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Trek 609B-3 高壓功率放大器描述：

數據表

Trek 609B-3 是一款直流穩定高壓功率放大器。四象限有源輸出級在整個輸出電壓范圍內將電流吸收或提供給電抗或電阻負載。此輸出對于實現高電容或電抗負載所需的精確輸出響應和高轉換速率至關重要。它被配置為同相放大器、反相放大器或差分放大器。不同的輸入配置可以連接到該裝置中。

產品亮點

可配置為同相放大器、反相放大器或差分放大器

可用的出廠設置線路電壓為 100 VAC、115 VAC 或 230 VAC（48 至 63 Hz）

全固態設計，可實現高轉換速率、寬帶寬和低噪聲操作

用于驅動電容負載的四象限輸出

每臺設備均提供 NIST 可追溯校準證書

為高電容或電抗負載實現精確的輸出響應和高轉換速率

通過短路保護保護設備

用于具有直流穩定器件的可編程電源應用

通過閉環系統提高準確性

產品應用

交流或直流偏置

大氣等離子體

介質阻擋放電

電活性聚合物（EAP）

電泳、電子照相

電流變液

靜電偏轉

電光調制

鐵電材料特性

離子束轉向

質譜儀

材料極化和粒子加速器

產品規格

輸出電壓范圍	0 to ±10 k VDC or peak AC
輸出電流范圍	0 to ±2 m ADC or peak AC
輸入電壓范圍	0 to ±10 VDC or peak AC
輸入阻抗	非反相：10 kW，標稱逆變功率：20 kW，標稱功率
直流電壓增益	1000 V/V
直流電壓增益精度	優于滿量程的0.1%
輸出噪聲	小于50mVrms
大信號帶寬	直流至更大的400Hz(1%失真)
小信號帶寬	直流電至大于10kHz
尺寸	149 x 434 x 370 mm (5.9 x 17 x 14.3 in)
重量	11 kg (24 lb)
工作溫度	0 to 40°C (32 to 104°F)
相對濕度	~85%，非冷凝
輸出功率（W）	20
最大輸出電流（A）	±0.002
轉換速率（V/ms）	>30000
輸出電流范圍（mA）	0 至 ±2
輸出電壓范圍（V）	0 至 ±10000
