產品介紹
CH-SYS-1C 數據表
PLD-1C 驅動器可將任何音叉斬波器（CH 型，超小型 CH-25 除外）相位鎖定到外部時鐘輸入。該系統既可作為獨立單元使用，也可集成到更大的儀器或系統中。雖然音叉斬波器可在較大的溫度范圍內使用，但不建議將此驅動器用于對溫度敏感的應用。要將斬波器鎖定到外部時鐘信號，您需要指定精確的時鐘頻率（精確到小數點后 4 位）。與時鐘的相位關系已根據客戶要求在工廠預設（0° 至 360°）。
| PLD-1S-PC | 板級驅動器，需要外部+/-12V至+/-15V直流電源。 |
|---|---|

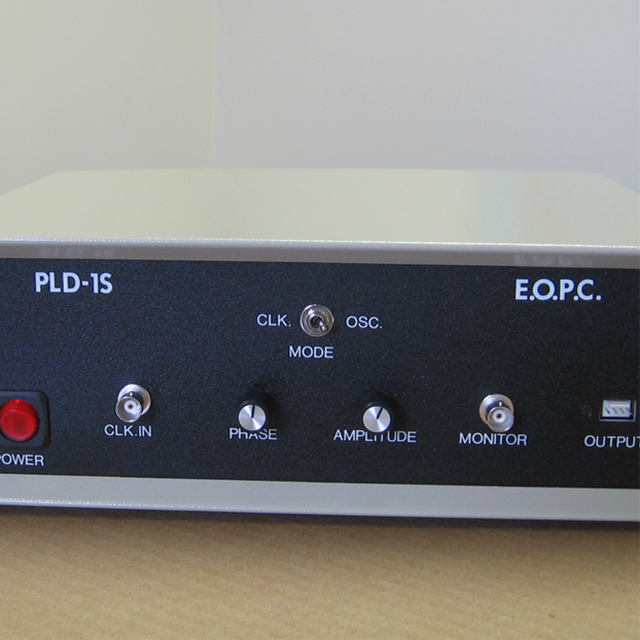

| PLD-1S-110 | 外殼驅動器（12" × 10" × 3.8"），工作電壓為110V交流電。 |
| PLD-1S-220 | 外殼驅動器（12" × 10" × 3.8"），工作電壓為220V交流電。 |
| PLD-1S-110/220 | 外殼驅動器（12" × 10" × 3.8"），配備線路開關選擇器，可工作于110V或220V交流電。 |
| 電源 | 電源開關，用于將驅動器“開啟” |
| 時鐘輸入 | 外部時鐘輸入（TTL或正弦波），BNC接口 |
| 鎖定模式 | 斬波葉片與時鐘信號相位鎖定 |
| 振蕩模式 | 斬波器在其諧振頻率下自激振蕩（未鎖定至時鐘輸入 |
| 相位控制電位器 | 斬波器相對于時鐘的相位調整，最小+/-45°。 |
| 位置監測 | 葉片位置輸出，BNC連接器 |
| 幅度控制 | 斬波幅度調節電位器 |
| 輸出 | 用于連接斬波器的輸出接口 |
| 頻率范圍 | 5 Hz 至 16 kHz |
| 外部時鐘信號 | TTL電平，正弦波或方波（1V PTP 至 20V PTP） |
| 外部時鐘穩定性 | +/-50 PPM |
| 斬波器幅度穩定性 | 0.01% 或更高（不鎖定時鐘輸入） |
| 位置監視器 | 模擬位置輸出，最大 +/-5V，最大負載 1kOhm |
| 相位調整范圍 | 最小 +/-45° |
| 相穩定性 | 0.01% |
| 相位關系 | 工廠根據客戶規格進行設置 |
| 工作溫度范圍 | 僅限室溫 |
| 電源輸入 | 110V 交流電或 220V 交流電，50-60 Hz，20W |
A) 斬波器信息：
類型 [CH-10 或 CH-20]；占空比 [%]；葉片 [B=亮色或 D=暗色]；頻率 [Hz]
示例：零件號 CH10-90D-825。該零件號指定了 CH-10 型斬波器，具有 90% 的占空比、暗葉片和 825 Hz 的工作頻率。
B) 驅動器信息：
按客戶規格
