PLD-1S 驅動程序 鎖定外部時鐘的諧振掃描器描述：

PLD-1S Driver Datasheet PLD-1S Instructions

PLD-1S驅動器將任何諧振掃描儀（SC型，微型掃描儀除外）與外部時鐘信號鎖定，以提供穩定的掃描光束運動[子]系統。該系統可作為“獨立”單元在實驗室中使用，也可集成到更大的儀器/系統中。掃描儀具有單一固定頻率，可選范圍為5 Hz至20 kHz。該掃描儀體積小、重量輕、成本低且使用壽命長。它僅需低功耗驅動電子設備，且不產生電磁干擾（EMI）。掃描儀具有高振幅穩定性，振幅抖動極低；擺動小于1角秒。該掃描儀適用于紅外、可見光和紫外波段，并具備高真空能力。提供參考信號和位置輸出。

雖然該掃描儀可在寬溫度范圍內使用，但此驅動程序不建議用于溫度敏感型應用。若要將掃描儀鎖定到外部時鐘信號，需指定精確的時鐘頻率（保留至小數點后四位）。與時鐘的相位關系由工廠根據客戶要求進行設置（0°至360°）。

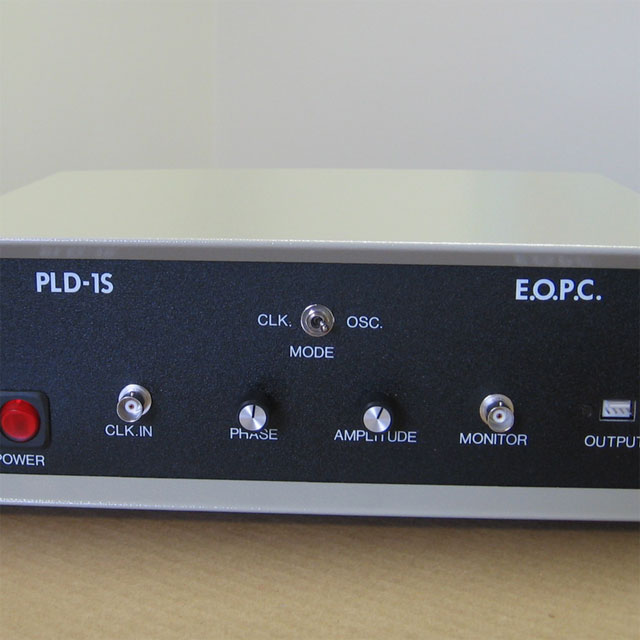

PLD-1S-110或PLD-1S-220驅動器是一款適用于110V或220V（請注明）的箱式驅動器。該驅動器具有用于控制振幅和相位的面板控制功能，并內置電源。箱式驅動器的尺寸為：12" × 10" × 3.8"

PLD-1S-110/220是一款箱式驅動器，配有線路開關選擇器，可用于110Vac或220Vac的線路電壓。

PLD-1S-PC驅動器是一款印刷電路板級驅動器，需要外部+/-15V直流電源。

與時鐘的相位關系在出廠時可根據客戶要求進行設置（0°至360°），并在面板上可調節范圍至少為±45°。該驅動器可以是帶有面板控制和內置電源的全集成驅動器，也可以是印刷電路板級驅動器。箱式驅動器的尺寸為：12" × 10" × 3.8"。PLD-1S-PC驅動器是一款印刷電路板級驅動器，需要外部±15V直流電源。

特點與優勢：

產品選項：

時鐘要求：

前面板控制：

規格參數：

圖紙：

PLD-1S：

PLD-1S-PC：

訂購須知：

A) 掃描儀信息：

類型 [SC-XX]；鏡面尺寸 [mm]；角度 [P-P 度光學]；頻率 [Hz] 示例：零件號 SC-10-10×10-20-100。該零件號代表 SC-10 型掃描儀，配備 10mm 方形反射鏡，峰對峰光學掃描角度為 20°，工作頻率為 100 Hz。

B) 驅動器信息：

按客戶規格
