更新時間:2025-11-09
瀏覽量:2039
產品介紹
數據表 外形圖

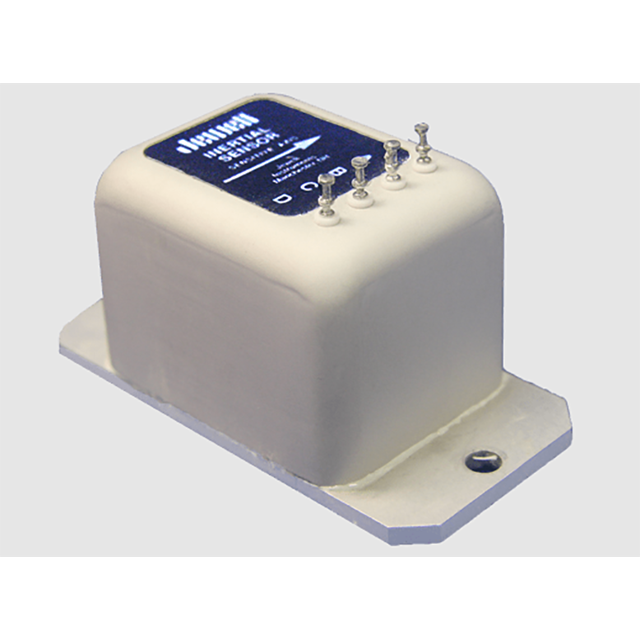

Jewell LCI系列彎曲懸掛伺服傾角儀是一款 ±3° 至 ±90° 設備，專為低頻傾斜傳感應用而設計。LCI 單元的特點是導通可重復性和低的滯后。
產品規格
| 輸入范圍（°） | ±3.0 | ±5.0 | ±10.0 | ±14.5 | ±30.0 | ±90.0 |
| 滿量程輸出（VDC，滿量程輸出±5%）1 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 非線性度（%滿量程輸出，最大值）2 | 0.05 | 0.05 | 0.05 | 0.02 | 0.02 | 0.05 |
| 比例因子（伏特/g，標稱值） | 95.5 | 57.4 | 28.8 | 20.0 | 10.0 | 5.0 |
| 比例因子溫度靈敏度（PPM/°C，最大值） | 100 | 100 | 100 | 100 | 100 | 100 |
| 帶寬（-3dB，Hz，標稱值） | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| 橫向軸錯位（°，最大值） | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 |
| 0°輸出范圍（伏特） | ±0.1 | ±0.6 | ±0.075 | ±0.05 | ±0.05 | ±0.025 |
| 0°輸出溫度靈敏度（伏特/°C，最大值） | 0.0048 | 0.0029 | 0.0014 | 0.0003 | 0.0003 | 0.0003 |
| 分辨率和閾值（微弧度）3 | 1 | 1 | 1 | 1 | 1 | 1 |
| 尺寸 | 1.53英寸 |
| 特性 |
? 標準5Hz帶寬截止 ? 經濟實惠 - 高精度 ? 可分辨角度大于1微弧度 ? 比例因子溫度靈敏度100ppm/°C ? -55°C至+85°C工作溫度范圍 |
| 應用 |
? 機器人定向 ? 天線調平 ? 實驗室測試 ? 望遠鏡垂直參考校準 ? 車輛車輪定位 ? 運動檢測系統 ? 教育研究 ? 列車傾斜控制系統 ? 列車自動化控制 ? 隧道傾斜測量 ? 軌道監測和測試 |
| 軸數 | 1 |
| 輸入電壓范圍（VDC） | ±12至±18 |
| 輸入電流（mA，最大值） | 30 |
| 輸出阻抗（Ω，標稱值） | 100 |
| 噪聲（Vrms，最大值） | 0.001 |
| 工作溫度范圍 | -55°C至+85°C |
| 存儲溫度范圍 | -60°C至+90°C |
| 沖擊 | 3英尺跌落 |
| 密封 | MIL-STD-202，方法112 |
