產品介紹
數據表 外形圖

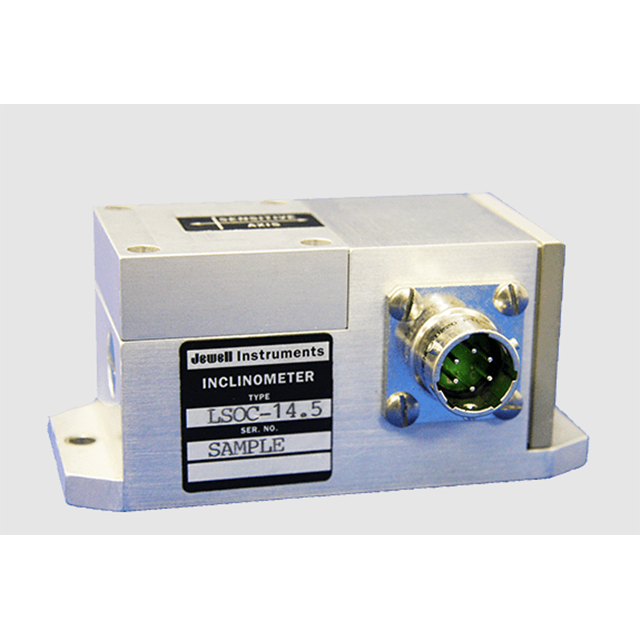

Jewell LSO系列流體阻尼、彎曲懸架、伺服傾角儀是一種精密的內級傳感儀器，是 Jewell的解決方案，旨在滿足各種商業、工業和航空航天應用的需求。LSO 系列采用流體阻尼設計。裝置可配備 6 針連接器或引腳端子，并提供 ±5V 和 4-20mA 輸出。
產品規格：LSO：±5V 輸出
| 輸入范圍（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±45.0 | ±90.0 |
| 滿量程輸出（直流電壓，滿量程輸出±5%）1 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 非線性度（最大滿量程輸出百分比）2 | 0.05 | 0.05 | 0.02 | 0.02 | 0.02 | 0.05 |
| 比例因子（伏特/g，標稱值） | 286.5 | 95.5 | 20.0 | 10.0 | 7.071 | 5.0 |
| 比例因子溫度靈敏度（最大PPM/°C） | 400 | 300 | 100 | 60 | 60 | 60 |
| 帶寬（-3dB，赫茲，標稱值） | 0.5 | 2 | 15 | 20 | 20 | 40 |
| 橫向軸錯位（最大°） | 0.1 | 0.15 | 0.25 | 0.5 | 1.00 | 1.00 |
| 0°輸出（電壓范圍） | ±0.1 | ±0.04 | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
| 0°輸出溫度靈敏度（最大伏特/°C） | 0.005 | 0.003 | 0.001 | 0.0005 | 0.0004 | 0.0003 |
| 分辨率與閾值（微）3 | 1 | 1 | 1 | 1 | 1 | 1 |
| 軸數 | 1 |
| 輸入電壓范圍（直流電壓） | ±12至±18 |
| 輸入電流（最大毫安） | 15 |
| 輸出阻抗（標稱歐姆） | 100 |
| 噪聲（最大有效值電壓） | 0.002 |
| 外殼材料 | 陽極氧化鋁 |
| 防護等級（依據IEC 529） | IP68 |
| 緊固件尺寸3 | #8-32（M4X0.7） |
| 鋼制緊固件扭矩4 | 10英寸磅（1.0牛米） |
| Jewell連接器部件號 | 62101011-000 |
| 表面平整度3 | 0.003（0.0765毫米） |
LSO-L：4-20mA 輸出
| 輸入范圍（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±90.0 |
| 滿量程輸出（mA ±1%）1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| 非線性度（%FRO 最大值）2 | 0.05 | 0.05 | 0.10 | 0.10 | 0.05 |
| 比例因子（mA/g，標稱值） | 458.4 | 152.6 | 32.0 | 16.0 | 8.0 |
| 比例因子溫度靈敏度（PPM/°C 最大值） | 400 | 300 | 100 | 100 | 100 |
| 帶寬（-3dB，Hz，標稱值） | 0.3 | 2 | 15 | 20 | 30 |
| 橫向軸失準（° 最大值） | 0.15 | 0.25 | 0.50 | 1.00 | 1.00 |
| 0° 輸出（mA） | 12 ±0.6 | 12 ±0.6 | 12 ±0.3 | 12 ±0.3 | 12 ±0.3 |
| 0° 傾斜時輸出溫度靈敏度（mA/°C 最大值） | 0.015 | 0.01 | 0.0032 | 0.0032 | 0.0016 |
| 分辨率和閾值（μ）3 | 1 | 1 | 1 | 1 | 1 |
| 輸入電壓范圍（VDC） | 20 至 30（標稱 24） |
| 輸入電流（mA，最大值） | 40 |
| 噪聲（Vrms，最大值） | 0.01 |
| 工作溫度范圍 | -18°C 至 +71°C |
| 存儲溫度范圍 | -40°C 至 +71°C |
| 沖擊 | 1500g，0.5 毫秒，半正弦 |
| 振動 | 20 grms |
| 外殼材料 | 陽極氧化鋁 |
| 防護等級（依據 IEC 529） | IP68 |
| 緊固件尺寸3 | #8-32（M4X0.7） |
| 鋼制緊固件扭矩4 | 10 英寸磅（1.0 牛米） |
| Jewell 連接器部件號 | 62101011-000 |
| 表面平整度3 | 0.003（0.0765 毫米） |
| 重量 | 13盎司 |
| 尺寸 | 3.64 × 1.6 × 1.7英寸 |
| 特性 |
? 高的分辨率和低于滿量程輸出0.0005%的低遲滯性。 ? 設計極為堅固，可承受超過1500g的沖擊和20 grms的振動。 ? 可響應小至0.000006英寸/英尺的坡度變化。 ? 高精度閉環力平衡傳感器技術。 ? 低白噪聲譜密度優于0.15μV/平方根赫茲 ? 提供符合RoHS標準的版本 |
| 應用 |
? 鋼鐵加工 ? 連鑄 ? 電弧爐 ? 怠速控制 ? 重型建筑 ? 鋪路 ? 平整 ? 采礦 ? 隧道掘進 ? 傾覆檢測 ? 結構監測 ? 列車自動控制 ? 軌道調平和打磨 ? 軌道基礎分析 |
