更新時間:2026-07-27
瀏覽量:292
產品介紹

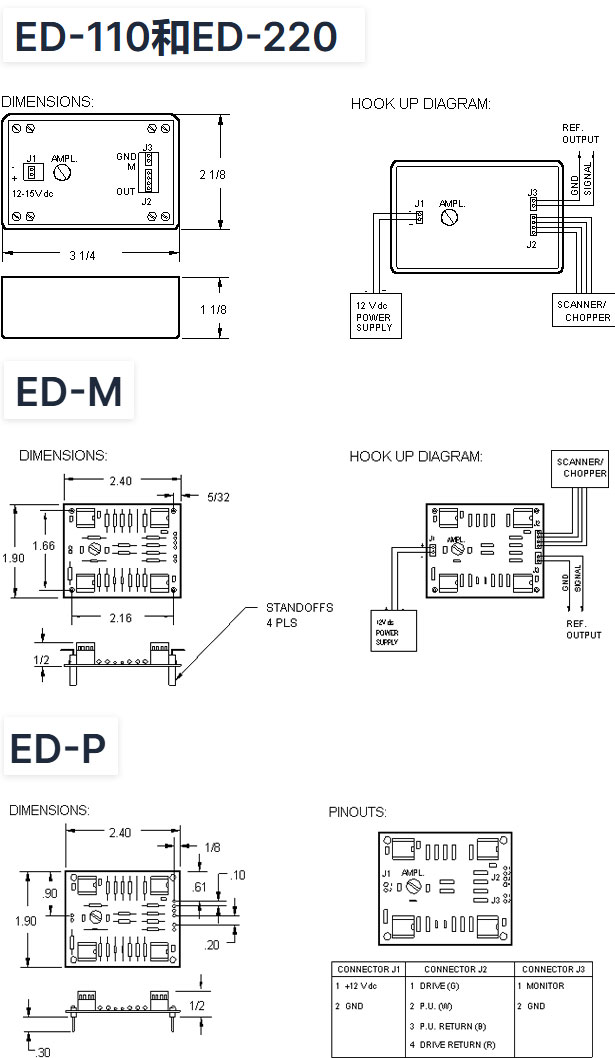

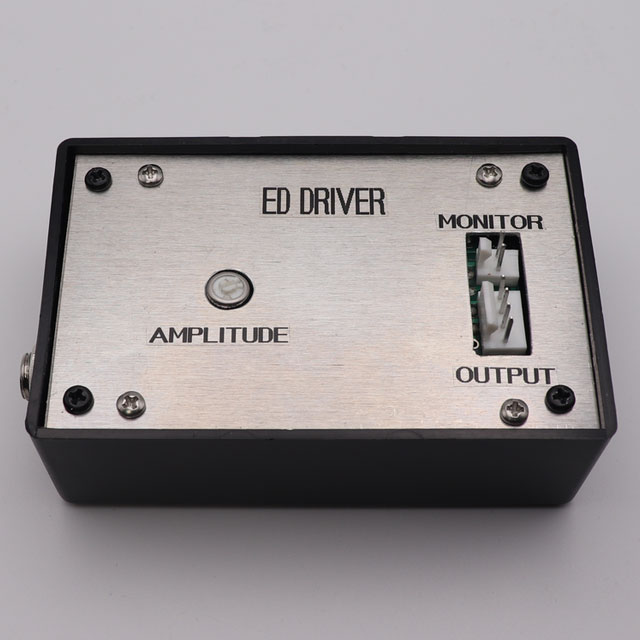

ED驅動器數據手冊 ED驅動器接線圖
ED驅動器配置為使其能夠以自然頻率驅動各種諧振光學掃描儀和諧振光學斬波器。ED驅動器放大來自諧振器件的拾取線圈信號，并將放大后的信號返回至驅動線圈。該正反饋回路由用戶通過幅度限制電位器進行控制。ED驅動器還提供一個監測輸出方波參考輸出信號，且幅度控制范圍可調，最小比例為5:1。
ED型驅動器可用于驅動SC型諧振掃描儀和CH型諧振斬波器。
| ED-110 | 封閉式驅動器（3.25" × 2.12" × 1.12"），工作電壓為110V AC。 |
|---|---|
| ED-220 | 封閉式驅動器（3.25" × 2.12" × 1.12"），工作電壓為220V AC。 |
| ED-M | 作為插拔組件使用的印刷電路板。 |
| ED-P | 安裝在支撐柱上的印刷電路板。 |
| 輸入電源 | 12V至15V直流電，最大150 mA |
| 頻率范圍 | 5 Hz至20 kHz |
| 振幅控制 | 可調節范圍為5:1（最小） |
| 監視輸出 | J3引腳1處的方波參考輸出信號（ED-110/220：引腳M） |
| 連接器 |
J1-Molex (電源): P/N 22-23-2021 J2-Molex (I/O): P/N 22-23-2041 J3-Molex (顯示器): P/N 22-23-2021 |
| 電源 |
提供可選的墻插電源。 (110V使用PS-12-110，220V使用PS-12-220) |
類型 [ED-110, ED-220, ED-M, ED-P]，按客戶規格定制。
