CH-SYS-2C 在初級和次級模式下鎖相的諧振斬波器

更新時間:2026-07-27

瀏覽量:232

品牌：美國EOPC
型號：CH-SYS-2C
描述：PLD-2C 驅動器鎖相兩個斬波器。該[子]系統由兩個諧振光學斬波器（CH 型）、斬波器“A”和斬波器“B”組成，處于主/輔模式，以提供穩定的調制光束運動。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

CH-SYS-2C 在初級和次級模式下鎖相的諧振斬波器描述:

CH-SYS-2C 數據表

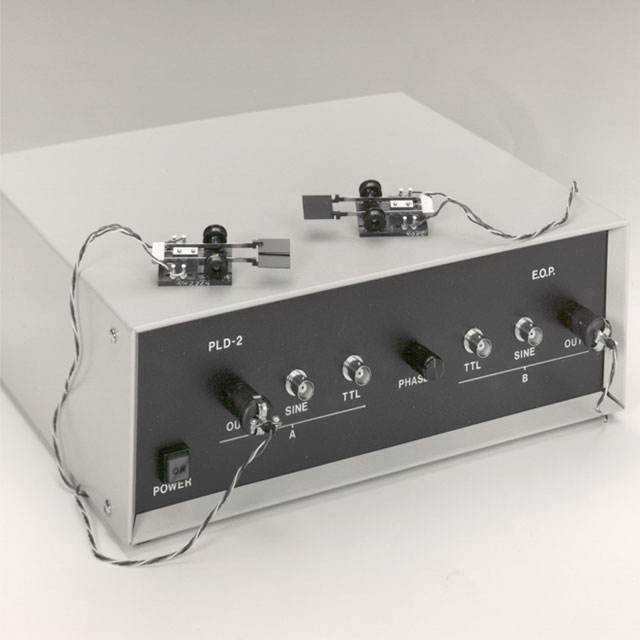

PLD-2C 驅動器鎖相兩個斬波器。該[子]系統由兩個諧振光學斬波器（CH 型）、斬波器“A”和斬波器“B”組成，處于主/輔模式，以提供穩定的調制光束運動。該系統可以在實驗室中用作“獨立”單元，或用作便攜式儀器，或合并到更大的儀器或系統中。

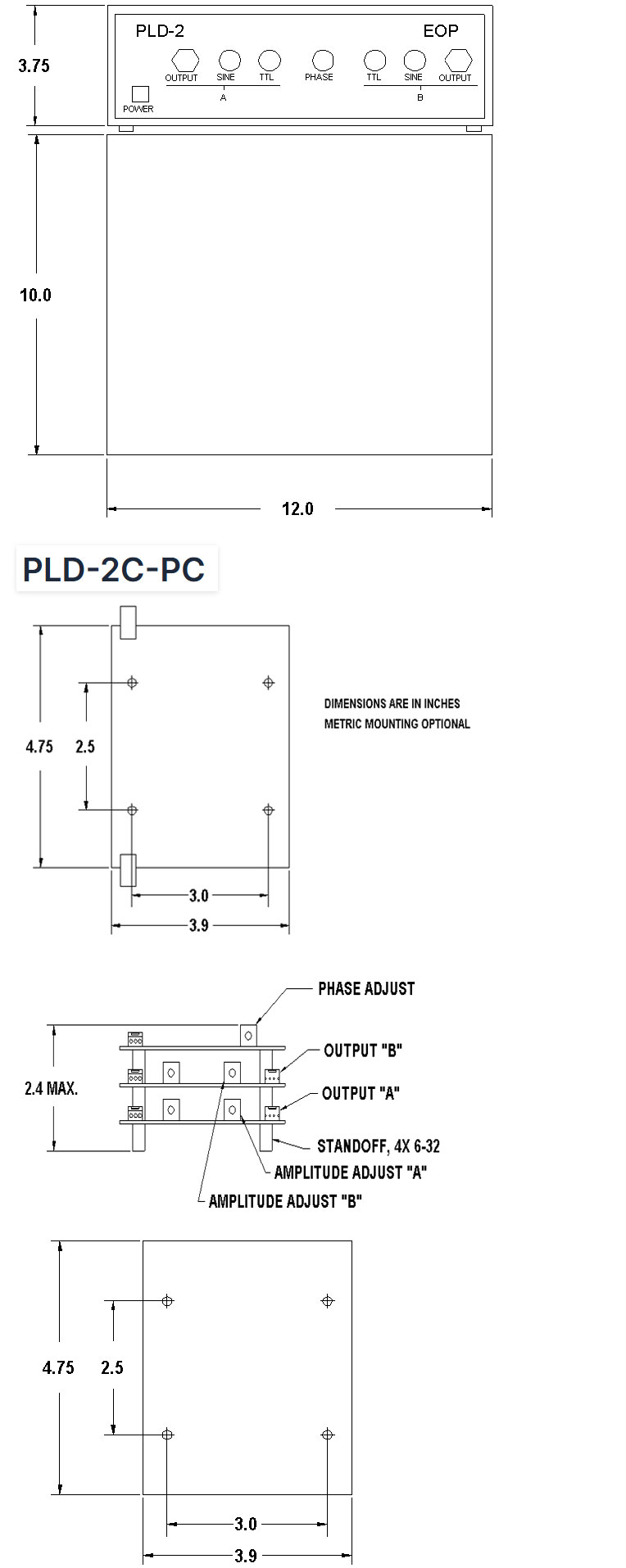

斬波器“B”與斬波器“A”鎖相（次級鎖定至初級）。與主設備的相位關系在工廠根據客戶要求進行設置（0° 至 360°），并且可通過前面板在 +/-45°（最小值）范圍內進行調節。該驅動器可以是帶有前面板控制和內部電源的完全集成驅動器，也可以是印刷電路板級驅動器。外殼驅動器的尺寸為：12" × 10" × 3.8"。PLD-2C-PC 驅動器是印刷電路板級驅動器，需要外部+/-15V DC 電源。

特點與優勢：

將兩個音叉斬波器鎖定在主/輔模式
10 Hz 至 16 kHz 頻率范圍
正弦波和方波參考信號
時鐘穩定性 +/-50 PPM
0.01% 相位穩定性
位置輸出
0.01% 或更好的幅度穩定性

產品選項:

PLD-2C-PC	需要外部 +/-12V 至 +/-15V 直流電源的板級驅動器。
PLD-2C-110	帶殼驅動器 (12" × 10" × 3.8")，工作電壓為 110V AC。
PLD-2C-220	帶殼驅動器 (12" × 10" × 3.8")，工作電壓為 220V AC。
PLD-2C-110/220	帶線路開關選擇器的外殼驅動器 (12" × 10" × 3.8")，可在 110V 或 220V AC 線路電壓下運行。

前面板控制:

電源	電源開關，用于將驅動器“開啟”
鎖定模式	斬波器在主/從模式下相位鎖定
振蕩器模式	斬波器在諧振頻率下自激振蕩（未鎖定）
相位控制電位器	斬波器之間的相位調整，+/- 45度
監視器 A & B	每個斬波器的位置輸出，BNC連接器
幅度 A & B	每個斬波器的振幅調節電位器
輸出 A 和 B	輸出連接器，用于互連每個斬波器

規格:

頻率范圍	10 Hz 至 16 kHz
監視器	模擬位置輸出，最大+/-5V，每個斬波器最大1K歐姆負載。
相位調節范圍	+/-45° 最小
相位穩定性	0.01%
相位關系	出廠設定符合客戶規格
工作溫度范圍	僅限室溫
電源輸入	110V交流電或220V交流電，50-60 Hz，20W
